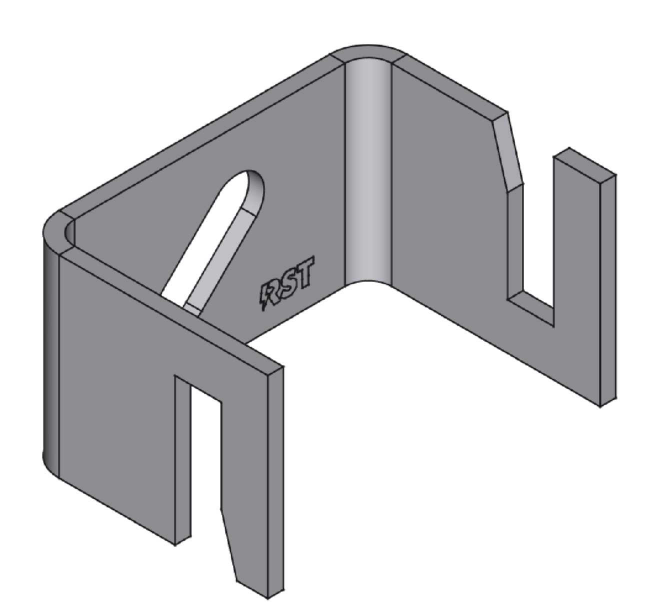

Uchwyt do bednarki typu U

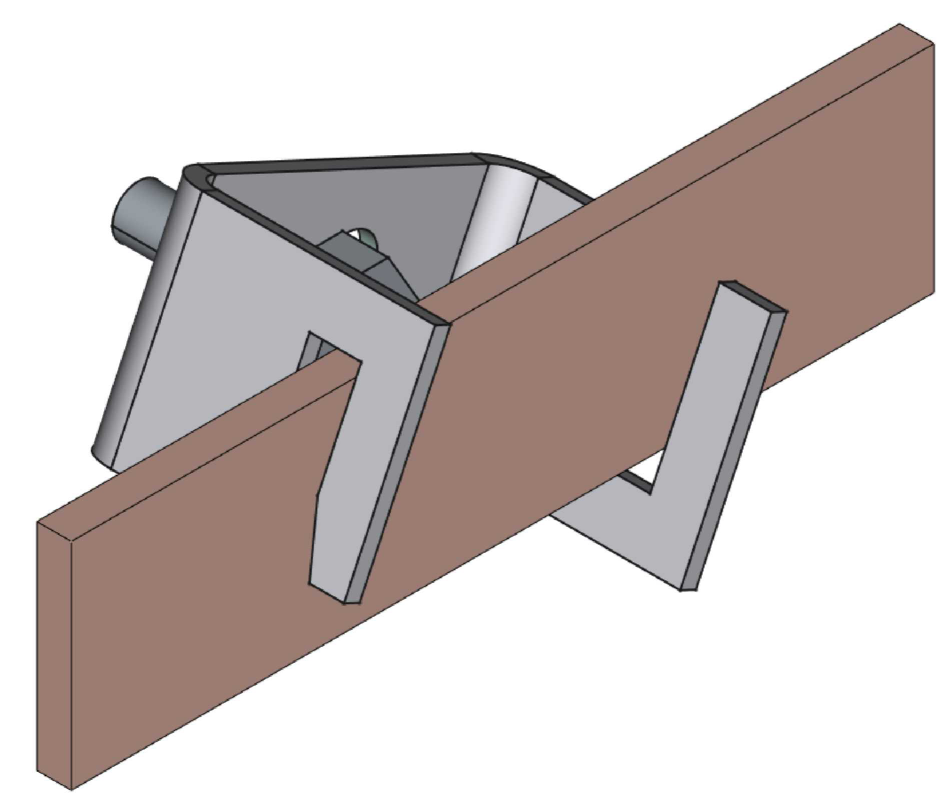

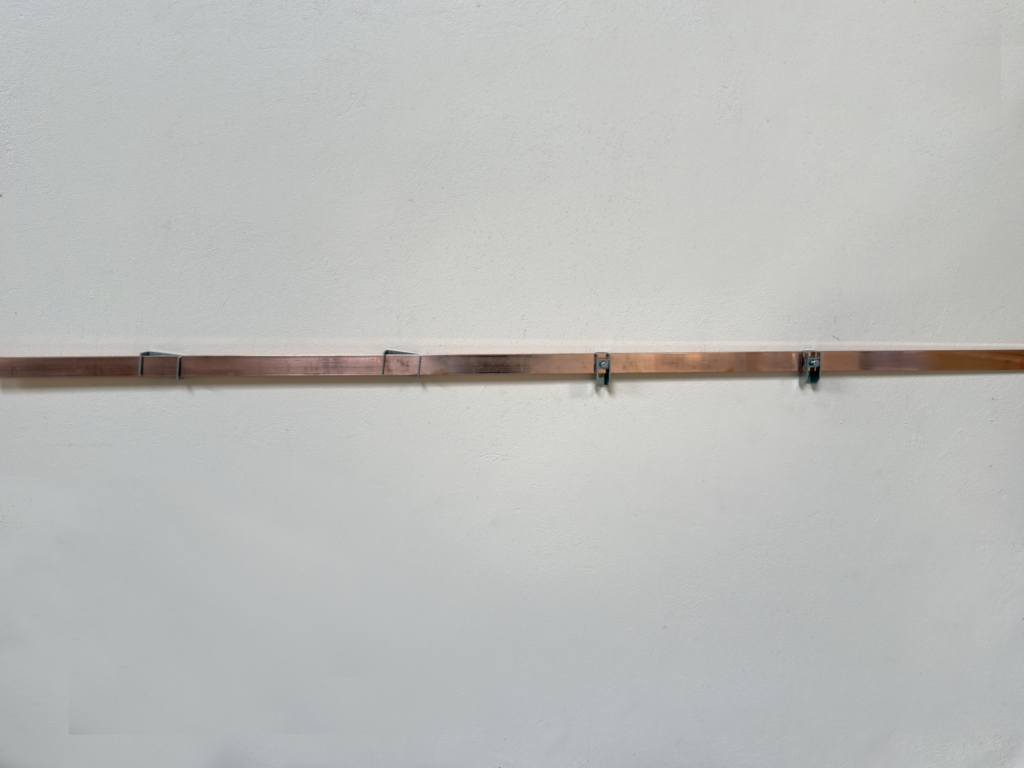

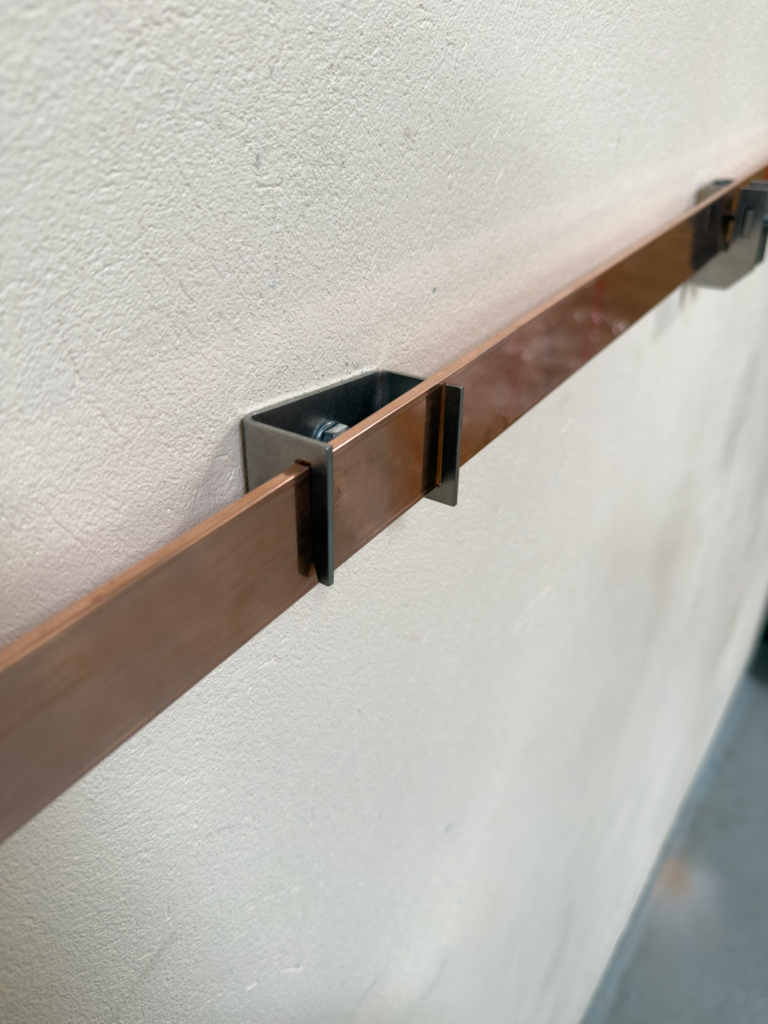

Uchwyt ścienny do mocowania bednarek na ścianach. Do zastosowań w instalacjach odgromowych, uziemiających i wyrównania potencjałów.Wykonanie z blachy ze stali nierdzewnej V4A o grubości 2,5 mm gwarantuje jakość uchwytu i możliwość stosowania do montażu bednarek wykonanych z dowolnego materiału: • miedź• stal pomiedziowana• stal nierdzewna• stal ocynkowana Montaż do powierzchni . . .

Uchwyt ścienny do mocowania bednarek na ścianach. Wyposażony w śrubę dociskową stabilizującą mocowany płaskownik. Do zastosowań w instalacjach odgromowych, uziemiających i wyrównania potencjałów. Wykonanie z blachy ze stali nierdzewnej V4A o grubości 2,5 mm gwarantuje jakość uchwytu i możliwość stosowania do montażu bednarek wykonanych z dowolnego materiału: • miedź• stal . . .

Samoprzylepna przekładka bimetaliczna służy do bezpiecznego łączenia metali o różnym potencjale elektrochemicznym. Jest to taśma miedziana z klejem przewodzącym z jednej strony i ochronną powłoką cynową z drugiej. Przekładkę po oderwaniu podkładu ochronnego należy przykleić do oczyszczonej powierzchni bednarki wykonanej ze stali pomiedziowanej lub miedzianego płaskownika i tak oklejoną bednarkę . . .

Studzienki kontrolno-pomiarowe C1140302 można wyposażyć w szynę wyrównania potencjału umożliwiającą podłączenie 5 bednarek o max wymiarze 30 x 4 mm. Listwę umieszcza się w otworach wykonanych w studzience.

Rękaw ochronny stosowany w celu zabezpieczenia fragmentu bednarki ocynkowanej przed korozją elektrochemiczną w przypadku łączenia jej z elementem miedzianym lub pomiedziowanym zakopywanym w ziemi.

Taśma izolująca typu ’DENSO’ zabezpiecza połączenia podziemne uziemień (skręcane, zgrzewane, spawane) przed korozją ziemną i elektrochemiczną. Deklaracja zgodności

Studzienki kontrolno-pomiarowe służą jako zabezpieczenie połączenia kontrolnego uziom-przewód uziemiający. Umożliwiają bezproblemowewykonywanie kontrolnych pomiarów rezystancji uziemień. Studzienki można osadzać w każdego rodzaju powierzchniach utwardzanych jak również na terenach zielonych. Studzienkę o numerze C1140304 można łatwo obłożyć kostką brukową dzięki specjalnie przygotowanej do tego celu konstrukcji kołnierza wzmacniającego. Deklaracja zgodności . Rysunki . . .

Środek poprawiający uziemienie. CBM Resistivity jest proszkiem stosowanym wraz z uziomem poziomym lub pionowym w celu zwiększenia jego powierzchni kontaktu z ziemią, a tym samym obniżenie rezystancji tego uziomu. Sprzedawany jest w workach o wadze 25 kg. Przed zastosowaniem wymaga dodatkowo zmieszania z cementem w proporcjach: CBM Resistivity : cement . . .

Bijak do uziomu kutego przenosi siły pogrążające z młota udarowego lub młota ręcznego na rdzeń uziomu. Bijak zamocowany w młocie udarowym zakłada się na trzpień wcześniej umieszczony we wpuście uziomu i rozpoczyna wbijanie . Rysunki techniczne do pobrania Bijak do uziomu kutego .

Stabilizator trzpienia umożliwia centralne uderzenia trzpienia w rdzeń uziomu kutego podczas pogrążania . Rysunki techniczne do pobrania Stabilizator trzpienia . .

Trzpień przenosi siły pogrążające z bijaka na uziom. Trzpień należy umieścić w otworze uziomu i rozpocząć wbijanie . Rysunki techniczne do pobrania Trzpień do wbijania . ..

Środek smarujący stosuje się aby dodatkowo zabezpieczyć połączenia uziomów w złączce. Podczas skręcania uziomów wlewa się pastę do wnętrza złączki. Można ją również stosować jako środek smarujący dla głowicy wkręcanej w złączkę i ułatwiający wykręcanie głowicy po pogrążeniu kolejnego uziomu.

Bijak do uziomu z gwintem przenosi siły pogrążające z młota udarowego na rdzeń uziomu poprzez głowicę. Bijak zamocowany w młocie udarowym wkłada się w otwór głowicy do uziomów gwintowanych i rozpoczyna wbijanie Rysunki techniczne do pobrania Bijak . .

Grot pozwala przebijać warstwy gruntu i ułatwia pogrążanie uziomów gwintowanych . Rysunki techniczne do pobrania     Grot . .

Głowica wykonana ze stali utwardzonej przenosi siły pogrążające z młota udarowego na rdzeń uziomu gwintowanego. . Rysunki techniczne do pobrania Głowica ..

Złączka wykonana z mosiądzu pozwala łączyć uziomy gwintowane i wbijać na duże głębokości. . Rysunki techniczne do pobrania Złączka .
