Uziom pionowy pomiedziowany z gwintem (złączkowy) StCu

Udostępnij:

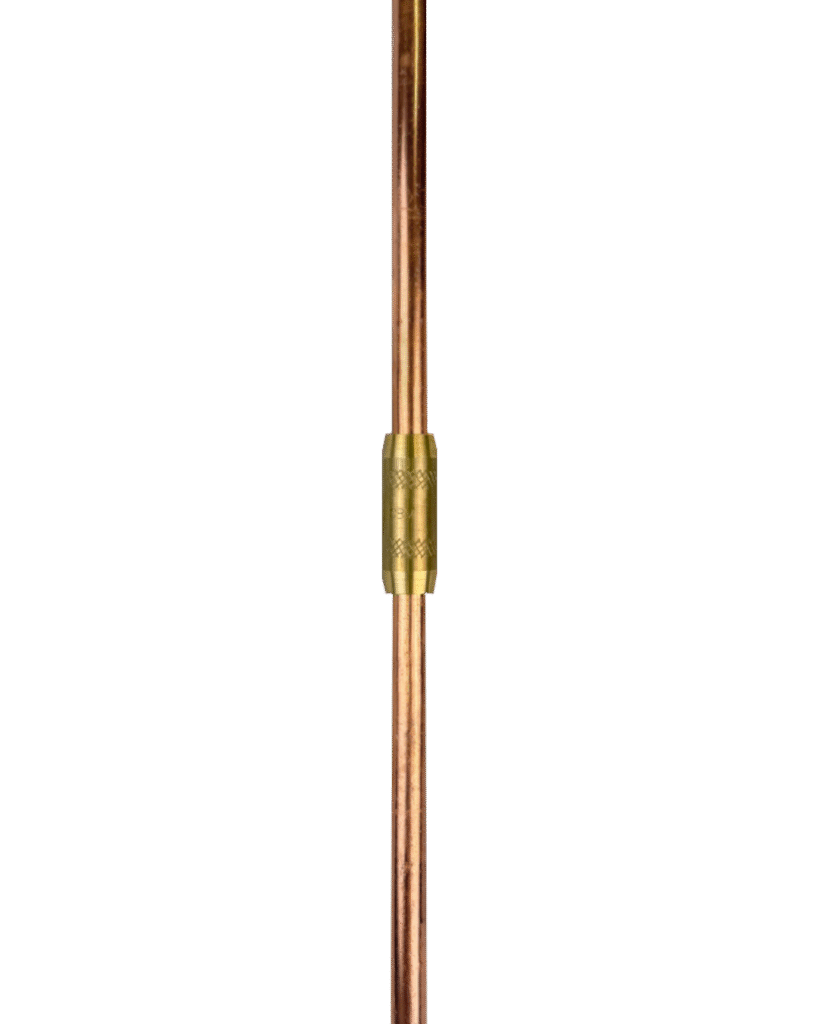

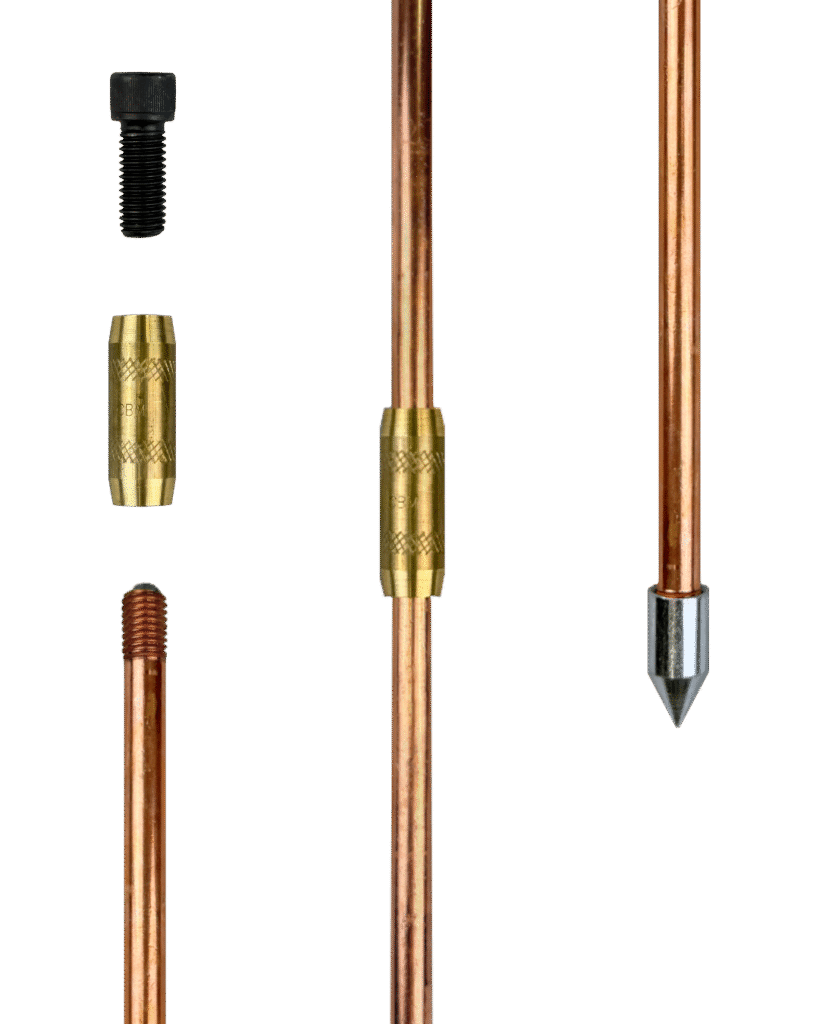

Uziom pionowy StCu ze stali ciągnionej z ochronną powłoką miedzi o grubości min. 0,250 mm (czystość miedzi 99,9%). Elektrolitycznie nałożona powłoka miedzi tworzy molekularne i nierozerwalne połączenie ze stalą i zabezpiecza ją przed korozją ziemną na nawet 40 lat. Rdzeń stalowy w procesie ciągnienia uzyskuje wysoką wytrzymałość na rozciąganie 600 N/mm 2 , co umożliwia pogrążanie uziomów na duże głębokości przy użyciu młotów udarowych. Oba końce uziomu mają walcowane gwinty, dzięki którym uziomy można skręcać przy pomocy złączek i łączyć je w tak długi uziom, aby otrzymać wymaganą wartość rezystancji uziemienia. Połączenie uziomów z zastosowaniem złączki spełnia wymagania normy PN-EN 62561-2 „Elementy urządzenia piorunochronnego (LPSC) – Część 2: Wymagania dotyczące przewodów i uziomów”.

Instrukcja pogrążania uziomów z gwintem

Zobacz akcesoria dla uziomów pionowych z gwintem:

Rysunki techniczne do pobrania
Uziom pionowy z gwintem 14,2 mm
Uziom pionowy z gwintem 17,2 mm
Złączka
Grot
Głowica
Bijak

Wyślij zamówienie

Właściwości produktu:

• grubość powłoki Cu 250 µm

• zabezpieczenie przed korozją ziemną na min. 30 lat

• uziomy można skręcać przy pomocy złączek

• możliwość pogrążania uziomów na duże głębokości

Produkt	Średnica	Długość	Art. nr
Uziom pionowy stalowy pomiedziowany StCu z gwintem	14,2 mm	1,2 m	C1000111	Karta katalogowa
	14,2 mm	1,5 m	C1000112
	14,2 mm	1,8 m	C1000113
	14,2 mm	2,4 m	C1000114
	14,2 mm	3,0 m	C1000115
	17,2 mm	1,2 m	C1000121
	17,2 mm	1,5 m	C1000122
	17,2 mm	1,8 m	C1000123
	17,2 mm	2,4 m	C1000124
	17,2 mm	3,0 m	C1000125

Akcesoria

Zmień widok

Środek smarujący do złączek gwintowanych

Środek smarujący stosuje się aby dodatkowo zabezpieczyć połączenia uziomów w złączce. Podczas skręcania uziomów wlewa się pastę do wnętrza złączki. Można ją również stosować jako środek smarujący dla głowicy wkręcanej w złączkę i ułatwiający wykręcanie głowicy po pogrążeniu kolejnego uziomu.

zobacz produkt

Bijak do uziomu z gwintem

Bijak do uziomu z gwintem przenosi siły pogrążające z młota udarowego na rdzeń uziomu poprzez głowicę. Bijak zamocowany w młocie udarowym wkłada się w otwór głowicy do uziomów gwintowanych i rozpoczyna wbijanie Rysunki techniczne do pobrania Bijak . .

zobacz produkt

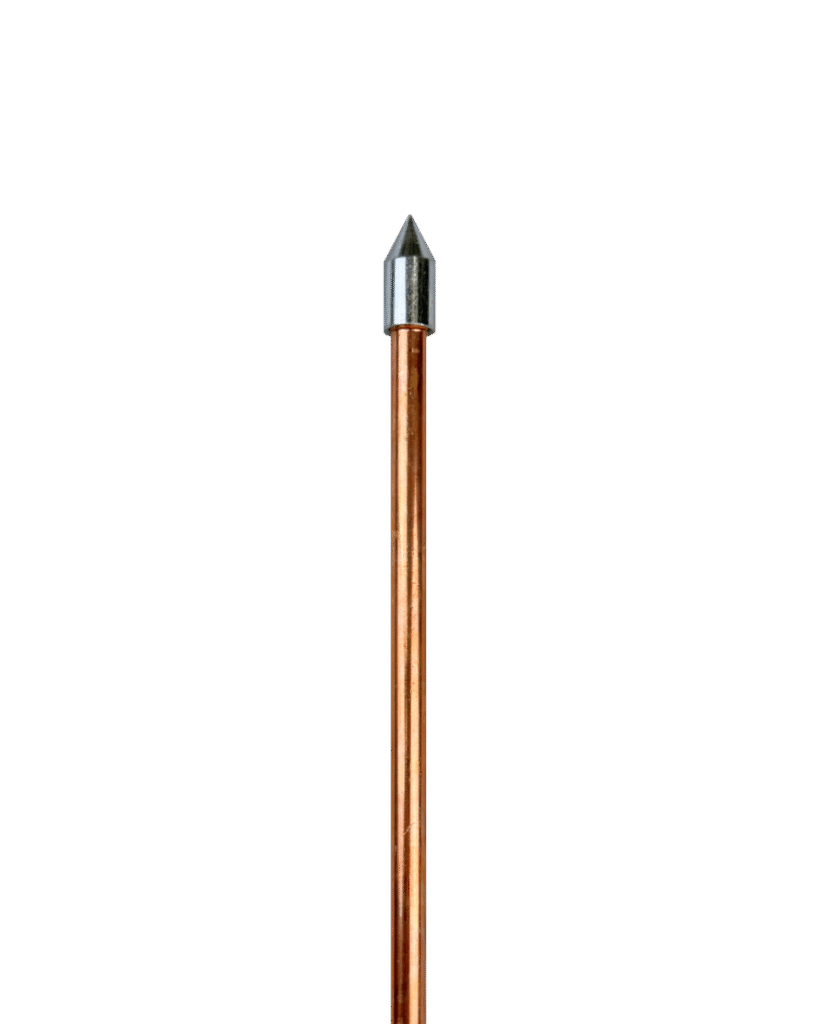

Grot

Grot pozwala przebijać warstwy gruntu i ułatwia pogrążanie uziomów gwintowanych . Rysunki techniczne do pobrania Grot . .

zobacz produkt

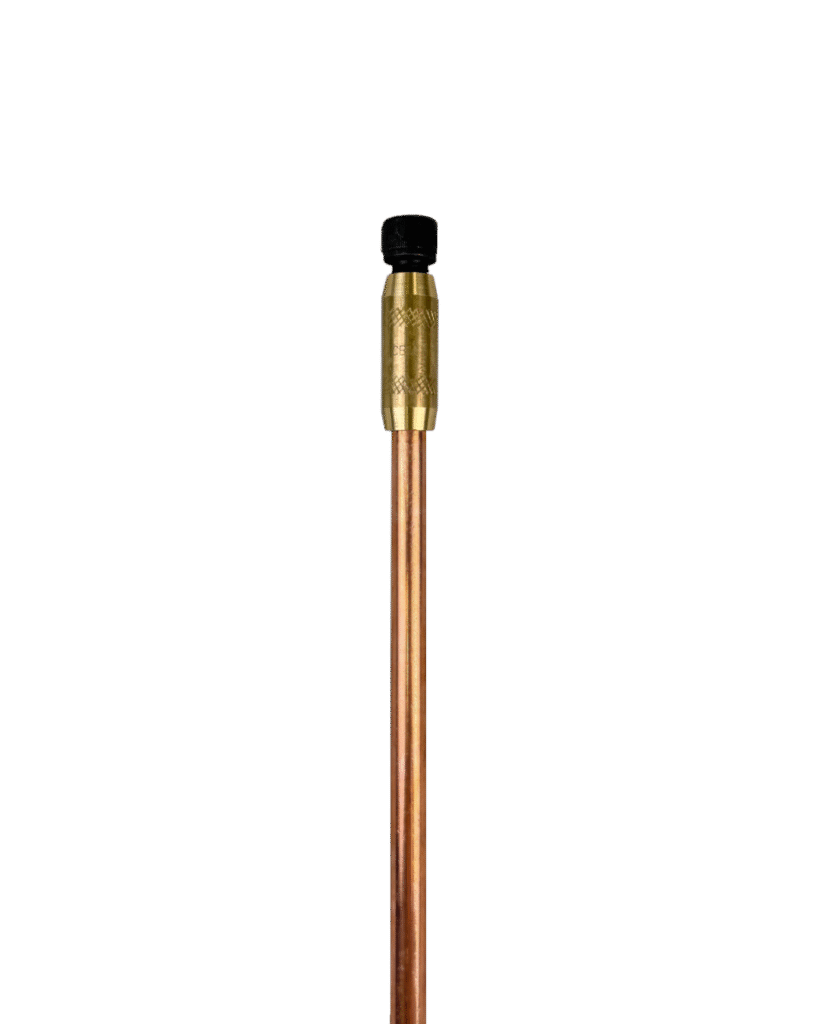

Głowica

Głowica wykonana ze stali utwardzonej przenosi siły pogrążające z młota udarowego na rdzeń uziomu gwintowanego . Rysunki techniczne do pobrania Głowica ..

zobacz produkt

Złączka

Złączka wykonana z mosiądzu pozwala łączyć uziomy gwintowane i wbijać na duże głębokości. . Rysunki techniczne do pobrania Złączka .
